Una guía completa de los tipos de bridas

Las bridas son componentes esenciales en los sistemas de tuberías, usadas para conectar tuberías, válvulas, bombas y otros equipos.

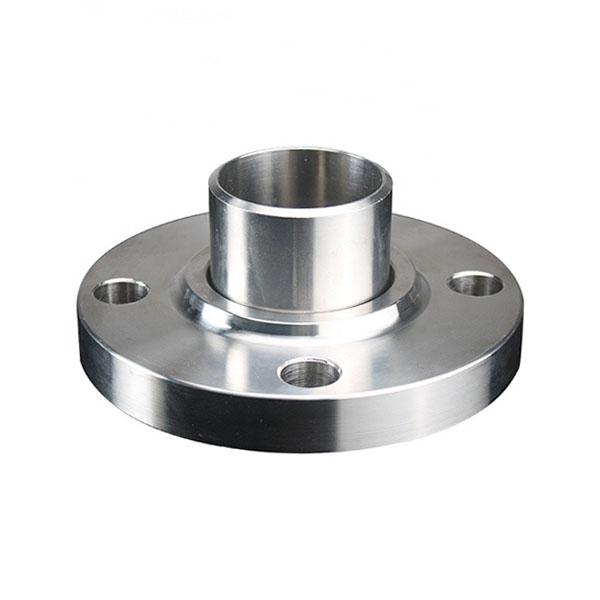

1. Flange de cuello de soldadura (WN)
• Descripción: Cuenta con un cubo largo y cónico para el refuerzo y la distribución suave de la tensión.
• Aplicaciones: Sistemas de alta presión y alta temperatura (por ejemplo, petróleo y gas, petroquímica).
• Ventajas: Fuertes, duraderos y resistentes a los platos.

2. Flange de deslizamiento (SO)
• Descripción: Desliza sobre la tubería y está soldada tanto por dentro como por fuera.
• Aplicaciones: Sistemas de baja presión donde la alineación es crítica.
• Ventajas: fácil de instalar y rentable.

3. Freno ciego (BL)
• Descripción: Disco sólido utilizado para sellar el extremo de un sistema de tuberías.
• Aplicaciones: ensayos de presión, terminación de tuberías.
• Ventajas: Previene el flujo, permite una futura expansión.

4. Socket Flange de soldadura (SW)
• Descripción: El tubo se inserta en el enchufe de la brida y se soldó en filete.
• Aplicaciones: tuberías de pequeño diámetro y alta presión.
• Ventajas: flujo suave, riesgo mínimo de fugas.

5. Flange con rosca (TH)
• Descripción: Los hilos internos permiten la fijación sin soldadura.
• Aplicaciones: Sistemas de baja presión no críticos (por ejemplo, agua, aire).
• Ventajas: fácil montaje y desmontaje.

6. Flange de la articulación de la cintura (LJ)
• Descripción: se utiliza con un extremo de estribo; la brida gira libremente para la alineación.
• Aplicaciones: Sistemas que requieren un desmontaje frecuente.
• Ventajas: ahorro de costes, ajustabilidad.

7- El orificio Flange.
• Descripción: Diseñado para la medición del caudal con placas de orificio.
• Aplicaciones: Industria petrolera, de gas y química.
• Ventajas: Control preciso del flujo.

8Reducción de la brida.
• Descripción: Conecta tuberías de diferentes diámetros.
• Aplicaciones: Sistemas limitados por el espacio.
• Ventajas: Elimina la necesidad de un reductor separado.

9. Flange de cara plana (FF)

Descripción: Cuenta con una superficie de sellado plana, utilizada típicamente con juntas de cara completa.
Aplicaciones: sistemas de baja presión, tuberías de hierro fundido y conexiones no críticas.
Ventajas: diseño sencillo, bajo coste y fácil de instalar.

Conclusión:
La elección de la brida adecuada depende de la presión, la temperatura, el material y los requisitos del sistema.ensamblaje rápido (con rosca), o la medición de flujo (Orificio).

Para obtener más detalles, consulte las normas de la industria como ASME B16.5 o API 6A.

¿Quiere más detalles sobre los materiales de las bridas o la compatibilidad de las juntas?
